Descriptif:

Motorisation a prise direct pour porte sectionnelles. Avec interrupteurs de fins de course mécaniques.

Model STAC KE MEC

Motorisation pour portes industrielles sectionnelles équilibrées par ressort et sans ressort avec commande externe ou intégrée. Des solutions spéciales selon les exigences individuelles des clients peuvent être réalisées avec flexibilité et rapidité.
Les motorisations des séries STA 1/ STAW 1 avec commande externe et STAC 1 / STAW 1 avec commande intégrée sont conçues pour les portes sectionnelles équilibrées par ressort. Le moteur spécial compact et puissant est peu encombrant et monté dans un caisson très étroit.

Avec déverrouillage de secours par chaîne de secours manuelle.
Fournie avec

8 m de chaines

7m de câbles pour boitier de commande  cs 255

Caractéristiques techniques:

Vitesse : 19 t/min

Surface de la porte (max.):  35m2

Poids de la porte (max.) : 455kg

Arbre : 25.4mm

Tension d‘alimentation : 400v  50 hz

Puissance moteur : 0.55kw;  110Nm

Descriptif:

Motorisation a prise direct pour porte sectionnelles.

Model STA KE AWG

Motorisation avec encodeur a valeur .

Motorisation pour portes industrielles sectionnelles équilibrées par ressort et sans ressort avec commande externe ou intégrée. Des solutions spéciales selon les exigences individuelles des clients peuvent être réalisées avec flexibilité et rapidité.
Les motorisations des séries STA 1/ STAW 1 avec commande externe et STAC 1 / STAW 1 avec commande intégrée sont conçues pour les portes sectionnelles équilibrées par ressort. Le moteur spécial compact et puissant est peu encombrant et monté dans un caisson très étroit.

Avec déverrouillage de secours par chaîne de secours manuelle.

Fournie avec

8 m de chaines

7m de cables pour boitier de commande CS 110

Caractéristiques techniques:

Vitesse : 19 t/min

Surface de la porte (max.):  35m2

Poids de la porte (max.) : 455kg

Arbre : 25.4mm

Tension d‘alimentation : 400v  50 hz

Puissance moteur : 0.55kw;  110Nm

Descriptif:

STAWC1-6-24 MEC KE

Motorisation a prise direct pour porte sectionnelles.

Motorisation pour portes industrielles sectionnelles équilibrées par ressort et sans ressort avec commande externe ou intégrée. Des solutions spéciales selon les exigences individuelles des clients peuvent être réalisées avec flexibilité et rapidité.
Les motorisations des séries STA 1/ STAW 1 avec commande externe et STAC 1 / STAW 1 avec commande intégrée sont conçues pour les portes sectionnelles équilibrées par ressort. Le moteur spécial compact et puissant est peu encombrant et monté dans un caisson très étroit.

Fournie avec

8 m de chaines

7m de cables pour boitier de commande

1 boite a 3 boutons

Caractéristiques techniques:

Vitesse : 24 t/min

Surface de la porte (max.):  20 m2

Poids de la porte (max.) : 200kg

Arbre : 25.4mm

Tension d‘alimentation : 230v  50 hz

Puissance moteur : 0.37kw

Descriptif:

Motorisation a prise direct pour porte sectionnelles.

STA 1-11-24 AWG KE + CS310 Déportée avec BP éclairés Ouv-Stop-Ferm sur coffret + afficheur LCD

Avec BP éclairés Ouv-Stop-Ferm sur coffret + afficheur LCD+ Liaison Armoire câble 7 ml

-4 Sorties de relais programables

-Afficheur LCD avec texte en clair

-Grande espace de connexion avec de nombreuse connexions

Motorisation pour portes industrielles sectionnelles équilibrées par ressort - avec commande externe. Des solutions spéciales selon les exigences individuelles des clients peuvent être réalisées avec flexibilité et rapidité.
Les motorisations des séries STA 1 sont conçues pour les portes sectionnelles équilibrées par ressort. Le moteur spécial compact et puissant est peu encombrant et monté dans un caisson très étroit.

Fournie avec

8 m de chaines

7m de cables pour boitier de commande

Caractéristiques techniques:

Vitesse : 19 t/min

Surface de la porte (max.):  35m2

Poids de la porte (max.) : 455kg

Arbre : 25.4mm

Tension d‘alimentation : 400v  50 hz

Puissance moteur : 0.55kw

Descriptif:

Motorisation a prise direct pour porte sectionnelles.

STAW1-6-24 AWG KE + CS310 Déportée avec BP éclairés Ouv-Stop-Ferm sur coffret + afficheur LCD

Avec BP éclairés Ouv-Stop-Ferm sur coffret + afficheur LCD+ Liaison Armoire câble 7 ml

Motorisation pour portes industrielles sectionnelles équilibrées par ressort et sans ressort avec commande externe ou intégrée. Des solutions spéciales selon les exigences individuelles des clients peuvent être réalisées avec flexibilité et rapidité.
Les motorisations des séries STA 1/ STAW 1 avec commande externe et STAC 1 / STAW 1 avec commande intégrée sont conçues pour les portes sectionnelles équilibrées par ressort. Le moteur spécial compact et puissant est peu encombrant et monté dans un caisson très étroit.

Fournie avec

6 m de chaines

7m de cables pour boitier de commande

Caractéristiques techniques:

Vitesse : 19 t/min

Surface de la porte (max.):  20m2

Poids de la porte (max.) : 180kg

Arbre : 25.4mm

Tension d‘alimentation : 230v  50 hz

Puissance moteur : 0.370kw

Descriptif:

Module de réception, 1 canal pour commande CS  868 mhz    ref Mfz 400240. Compatible avec coffret MFZ cs300, cs 310 et cs320

Descriptif:

Module de réception, 1 canal pour commande CS  868 mhz    Compatible avec coffret MFZ  cs255, Vendu avec écran Display  rs485

Descriptif:

Emetteur portable  y compris pile,  4 canaux  868 mhz    ref Mfz 64037

Digital 384 émetteur 4 canal  868mhz  ref 122459

Interrupteur de portillon, aussi pour utilisation comme fin de cours ou interrupteur de verrou

Descriptif:

Contacteur pneumatique pour porte sectionnelle

Descriptif:

Faisceau de câbles CS 300 awg pour relier la commande cs 300 ou cs 310 avec les motorisations. Longueur  7ml

Descriptif:

Barrière photoelectrique (Emetteur / recepteur ) avec 10.5m de câble.

Descriptif:

Faisceaux optiques croisés

Sécurité Cat. 2 sans test - Sortie FSS

Intégration directe dans les bords de la porte (SB et DB type)

certifié. Vitesse de le porte jusqu‘à 2.5 m/s. Étanche IP67 et disposant d‘une grande réserve de puissance lumineuse,

le GridScan/Mini est insensible à la poussière, les saletés et l‘eau.Synchronisation électrique pour augmenter l‘insensibilité aux lumières parasites

Sortie PNP/NPN (push-pull) protégée contre les courts-circuits. Section des profilés E/R de seulement 12 mm x 16 mm, montage par le côté ou le devant

Signaux de sortie de détection d‘éjection du tablier et de fermeture de la porte.

Descriptif:

- alimentation 24 Volt

• Tension de service V-AC/DC 24
• Courant absorbé mA 80
• Indice de protection IP 65
• Portée m 10
• Plage de température °C -20 / +60
• Dimensions, L x H x P mm 40 x 144 x 60
• Poids g 930

Descriptif:

Cordon spirale 5 x 0.25mm, pour porte sectionnelle Hauteur 5m maxi. Sans boitier de raccordement.

Descriptif:

Branchement pour palpeur de seciruté, optosenseur..

Descriptif:

Module pour palpeur se sécurité.  Pose en applique. alimentation 230v   50hz.

Descriptif:

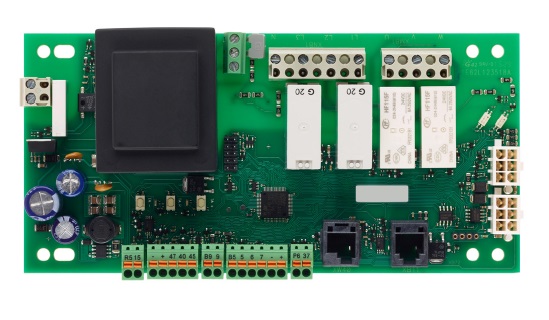

Carte de gestion pour coffret cs310. alimentation 400v 3p. Pour motorisation avec fins cours electronique -AWG. Livré  sans ecran LCD

Descriptif:

Carte de gestion pour coffret cs300 ou cs 310 . alimentation 230v. Pour motorisation avec fins cours electronique -AWG. Livré  sans ecran LCD

Descriptif:

Carte de gestion pour coffret cs110. alimentation 400v 3p. Pour motorisation avec fins cours electronique -AWG.

Descriptif:

Carte de gestion pour coffret cs255. alimentation 400v 3p. Pour motorisation avec fins cours mécanique ou electronique -AWG.

La commande automatique de base CS 255 AC représente une option compacte pour les portes sectionnelles et les portes à enroulement.

Équipée de nombreuses possibilités de connexion et de réglage, elle est directement intégrée à la motorisation ou peut, en option, être montée

dans un boîtier externe. La commande travaille sur la base d’un encodeur de valeur absolue ainsi qu’avec des interrupteurs de fi ns de course

mécaniques. La programmation des fi ns de course et des fonctions de base se fait à partir du boîtier « intelligent » CSI-15 à 3 boutons.

Les autres réglages de fonction sont effectués par navigation à l’aide de 3 touches sur un écran LCD enfi chable avec texte en clair (en option)

Descriptif:

Encodeur pour moteur de porte sectionnelle. Pour motorisation avec fins cours electronique -AWG.

Descriptif:

Display pour coffret mfz cs300/cs310/cs400

Descriptif:

Coffret avec la carte de gestion pour coffret cs310. alimentation 400v 3p. Pour motorisation avec fins cours electronique -AWG

Descriptif:

CRAWFORD Doors Control Board Module k033501  k033502 k045783 k33308 remplacement par  Coffret  cs320 mfz

Descriptif:

Coffret  de gestion coffret cs320. Alimentation 400v 3p. ( Possible en 230v)

Pour motorisation avec fins cours Mécanique .

Idéal pour montage sur moteur Crawford CDM6

Livré  avec écran LCD.

Livraison avec schéma de branchement.

Descriptif:

Boite a 3 boutons pour motorisation mfz/marantec avec  fin cours electronique. Longueur  7ml. Boutons eclairés, enfichable. Compatible avec coffret cs255

Descriptif:

SET recharge  3 boutons pour motorisation mfz/marantec  Compatible avec coffret cs300, cs310, cs 320 , cs400

Descriptif:

Boite a 3 boutons pour motorisation mfz/marantec avec  fin cours Mecanique. Longueur  7ml.

Descriptif:

Relais de sécurité pour les barres palpeuses optiques OSE, sortie relais (NOC et NCC), entrée de test, boîtier IP65, tension d`alimentation 24 V CA / CC, classée Cat. 2 PL c (EN 13849-1)

Descriptif: Chaine supplémentaire pour motorisation MFZ. Longueur 5ml. Vendu avec 2 Maillons rapide.  ref:1700013377 - 102648 -118642

Descriptif

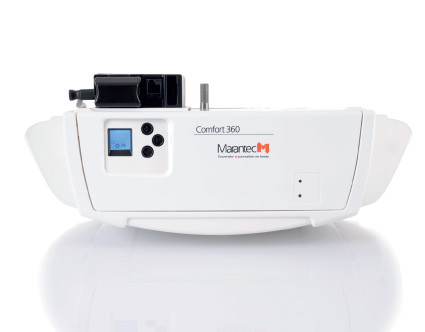

Opérateur pour porte de garage COMFORT* 360 pour portes basculantes débordantes, portes sectionnelles (simple ou double paroi), portes basculantes non débordantes et portes basculantes de type Canopy.

Composition du pack :

- 1 Tête d'opérateur Comfort 360

- 2 Emetteurs mini Digital 304, 4 boutons Réf 64037

- Rail à courroie crantée en 1 partie (0.8 mm) Réf 100613

- 1 Kit de montage universel pour portes basculantes et sectionnelles

Dimensions

Tête opérateur : 360 x 135 x 335 mm

Poids : 7.4 kg

Rail : 3.080 mm (longueur hors tout)

Course utile : 2.475mm

Poids : 4.7 kg

Avantages produits

L'incontournable opérateur pour portes de garage de cinquième génération. Toujours amélioré et à la pointe de la technologie. Eclairé par LED, économe en énergie, manoeuvrant la porte en douceur, équipé d'une reconnaissance d'obstacles très précise, empêchant la remontée de la porte, il est si simple d'utilisation! Il combine la tradition et le progrès, la sécurité et le confort.

Le rail est adapté à chaque porte de garage. Nos rails sont à chaine ou à courroie, sans entretien et très résistants. Si vous choisissez le système d'entrainement à courroie, les rails sont de surcroit particulièrement silencieux. Le modèle renforcé de 1,2 mm à roulements est particulièrement adapté à un usage intensif, comme par exemple pour équiper une porte de garage souterrain collectif avec beaucoup de passage.

La tête d'opérateur peut être tournée à 90 vers la droite ou vers la gauche. Le montage est ainsi facilité, quelle que soit la configuration de l'installation. L'éclairage peut être ainsi dirigé de façon ciblée.

L'opérateur réagit de façon sensible aux obstacles, s'arrête aussitôt, le mouvement s'inverse en protégeant ainsi les personnes et les biens.

Double résistance aux intrusions: La sécurité anti-relevage, surveillée électroniquement, empêche l'ouverture malveillante de la porte. La fonction autobloquante de l'opérateur offre une sécurité mécanique supplémentaire.

Déverrouillage de sécurité: En cas de panne de courant, la porte peut être déverrouillée de l'intérieur. Un second déverrouillage extérieur est nécessaire quand le garage ne possède pas d'autre entrée.

La surveillance sans contact de l'ensemble du périmètre de la porte offre une sécurité supplémentaire à toute la famille.

Les opérateurs pour portes de garages Marantec satisfont à toutes les normes en vigueur et proposent des fonctions de sécurité innovantes supplémentaires. Tous les opérateurs sont fabriqués en conformité avec les normes DIN ISO 9001 et DIN ISO 14001

Descriptif

Opérateur pour porte de garage COMFORT* 360 pour portes basculantes débordantes, portes sectionnelles (simple ou double paroi), portes basculantes non débordantes et portes basculantes de type Canopy.

Composition du pack :

- 1 Tête d'opérateur Comfort 360

- 2 Emetteurs mini Digital 304, 4 boutons Réf 64037

- Rail à courroie crantée en 1 partie (0.8 mm) Réf 10061xxx

- 1 Kit de montage universel pour portes basculantes et sectionnelles

Dimensions

Tête opérateur : 360 x 135 x 335 mm

Poids : 7.4 kg

Rail : 3500 mm (longueur hors tout)

Course utile : 3100mm

Poids : 5.7 kg

Avantages produits

L'incontournable opérateur pour portes de garage de cinquième génération. Toujours amélioré et à la pointe de la technologie. Eclairé par LED, économe en énergie, manoeuvrant la porte en douceur, équipé d'une reconnaissance d'obstacles très précise, empêchant la remontée de la porte, il est si simple d'utilisation! Il combine la tradition et le progrès, la sécurité et le confort.

Le rail est adapté à chaque porte de garage. Nos rails sont à chaine ou à courroie, sans entretien et très résistants. Si vous choisissez le système d'entrainement à courroie, les rails sont de surcroit particulièrement silencieux. Le modèle renforcé de 1,2 mm à roulements est particulièrement adapté à un usage intensif, comme par exemple pour équiper une porte de garage souterrain collectif avec beaucoup de passage.

La tête d'opérateur peut être tournée à 90 vers la droite ou vers la gauche. Le montage est ainsi facilité, quelle que soit la configuration de l'installation. L'éclairage peut être ainsi dirigé de façon ciblée.

L'opérateur réagit de façon sensible aux obstacles, s'arrête aussitôt, le mouvement s'inverse en protégeant ainsi les personnes et les biens.

Double résistance aux intrusions: La sécurité anti-relevage, surveillée électroniquement, empêche l'ouverture malveillante de la porte. La fonction autobloquante de l'opérateur offre une sécurité mécanique supplémentaire.

Déverrouillage de sécurité: En cas de panne de courant, la porte peut être déverrouillée de l'intérieur. Un second déverrouillage extérieur est nécessaire quand le garage ne possède pas d'autre entrée.

La surveillance sans contact de l'ensemble du périmètre de la porte offre une sécurité supplémentaire à toute la famille.

Les opérateurs pour portes de garages Marantec satisfont à toutes les normes en vigueur et proposent des fonctions de sécurité innovantes supplémentaires. Tous les opérateurs sont fabriqués en conformité avec les normes DIN ISO 9001 et DIN ISO 14001
